Насоси циркуляційні

Циркуляційний насос є ключовим елементом системи опалення. Сучасні системи проектуються з примусовою циркуляцією рідини, навіщо використовуються циркуляційні насоси. Швидша циркуляція рідини знижує теплообмін теплоносія з довкіллям. Такі насоси також знаходять застосування в системах вентиляції, холодопостачання та інших системах, де потрібна циркуляція в замкнутому контурі.

Види насосів для опалення

Насоси для опалення поділяються на дві основні категорії: побутові та промислові. Вони можуть бути виконані у двох конструктивних варіантах: "In-line" (всмоктувальний та подавальний патрубки розташовані на одній осі) і горизонтальні моноблочні, з різьбовим або фланцевим підключенням, і двигунами з "мокрим" або "сухим" ротором.

Насоси "In-line" мають вхід та вихід, розташовані на одній осі під кутом 90 градусів до валу двигуна. Ця конструкція дозволяє встановити насос безпосередньо на трубопровід, що зменшує витрати на монтаж та заощаджує місце. Насоси можуть бути як з "мокрим", так і з "сухим" ротором.

Горизонтальні моноблочні насоси використовують у великих системах опалення. Вони мають класичну конструкцію з всмоктувальним патрубком на одній осі з двигуном і подає перпендикулярно. Такі насоси універсальні і застосовуються в різних системах опалення, водопостачання та підвищення тиску.

Насоси з мокрим ротором забезпечують контакт рідини, що перекачується, з ротором, що охолоджує мотор і змащує підшипники. У них відсутній вентилятор охолодження, що знижує рівень шуму. Вони часто використовуються в побутових та комунальних системах і можуть бути виконані в "In-line" варіанті.

Насоси із сухим ротором мають стандартний двигун із повітряним охолодженням, де рідина не контактує з мотором завдяки торцевому ущільненню.

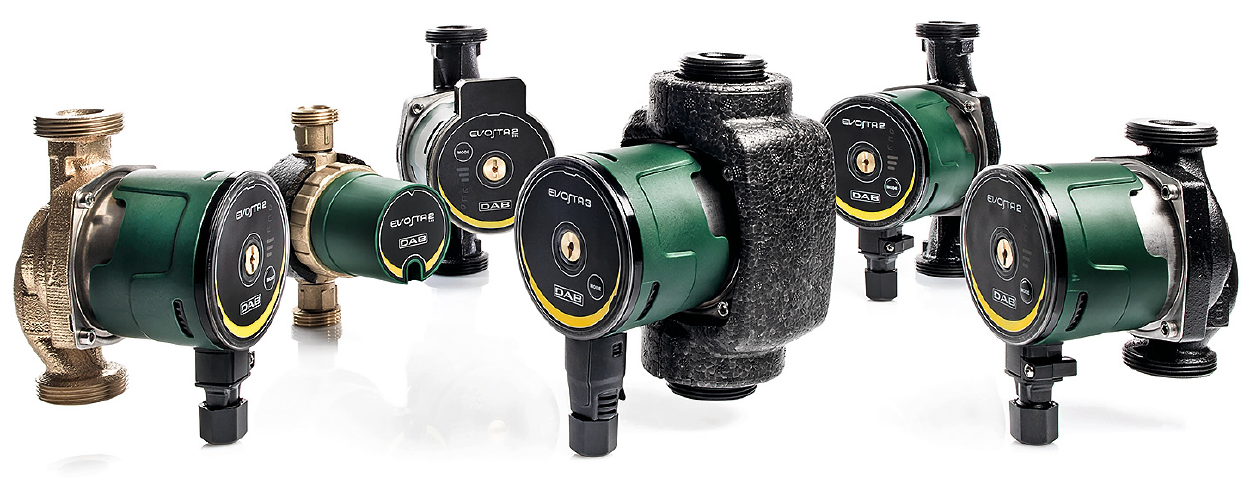

Найвідоміші європейські бренди насосів для опалення включають Wilo, Grundfos, Calpeda, Speroni та DAB.

Промислові насоси для опалення

Промислові циркуляційні насоси можуть бути як "In-line", так і горизонтальними моноблочними. У великих системах використовують великі насоси із сухим ротором. У комунальних господарствах і як насоси для окремих контурів часто застосовуються насоси з мокрим ротором через низький рівень шуму.

Найчастіше в промислових системах зустрічаються насоси з сухим ротором, які простіше і дешевше в обслуговуванні. Однак насоси з мокрим ротором не виробляються з високими параметрами, тому для більших систем опалення та холодопостачання краще насоси з сухим ротором. >Wilo: TOP-S, TOP-RL, Stratos, Stratos GIGA, Stratos PICO, Yonos PICO, CronoLine IL, CronoLine IPL, CronoBloc BL, TOP-Z

Для великих систем опалення та зі змінними параметрами ефективніше використовувати енергозберігаючі насоси із вбудованим частотним перетворювачем. Вони адаптуються під параметри системи, забезпечуючи оптимальну продуктивність та економію електроенергії до 50%. Програматори режимів роботи дозволяють встановити потрібні алгоритми для конкретних умов.

Побутові насоси для опалення

Побутові циркуляційні насоси, як правило, є різьбовими насосами "In-line" з мокрим ротором, які працюють практично безшумно завдяки відсутності вентилятора охолодження. Найбільш популярні моделі на ринку України — Wilo Star-RS та Grundfos UPS. Ці насоси лідирують за продажами завдяки трьом рівням регулювання, що дозволяє підібрати оптимальний режим роботи для конкретної системи. електроенергії та оптимальний режим роботи.

Застосування циркуляційних насосів

Циркуляційні насоси застосовуються в різних системах:

• Побутові та промислові системи опалення
• Системи вентиляції
• Системи холодопостачання
• Системи чилер-фанкойл
• Системи теплого підлоги

Вибір циркуляційного насоса

Підбір насосів для системи опалення залежить від опалювальної площі, кількості радіаторів, об'єму води в системі та опору.

Для побутових систем можна використовувати таблиці для вибору насосів, ґрунтуючись на марках Wilo та Grundfos. Ці розрахунки приблизні, але підходять більшість побутових систем. Насоси, такі як Grundfos ALPHA2 та Wilo Yonos PICO, дозволяють суттєво економити електроенергію та виключають кавітаційні шуми. Вони автоматично підбирають оптимальний режим роботи для конкретної системи.

Насос Grundfos Насос Wilo      Отоплювана площа

UPS 25-40         Star-RS 25/4                 до 90 м2

UPS 25-50         Star-RS 25/6           90 - 140 м2

UPS 25-60         Star-RS 25/6               140 - 190 м2

UPS 25-70        Star-RS 25/7               190 - 240 м2

UPS 25-80         Star-RS 25/8               250 - 360 м2

Використання насосів із частотним перетворювачем, таких як Grundfos ALPHA2 та Wilo Yonos PICO, дозволяє значно знизити споживання електроенергії та усунути кавітаційні шуми в трубопроводах. Ці насоси автоматично підбирають оптимальний режим роботи, адаптуючись під особливості конкретної системи.
